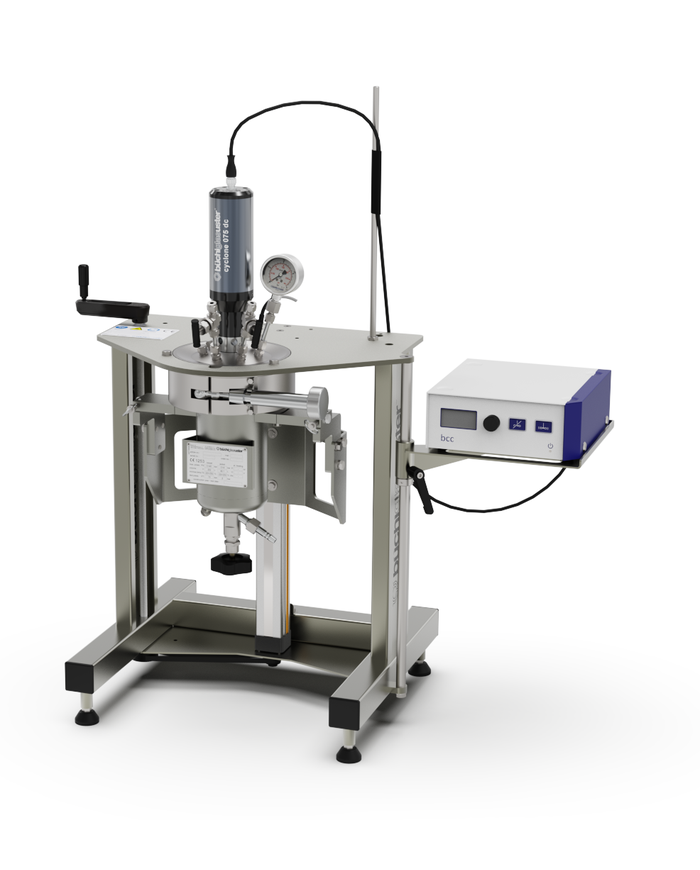

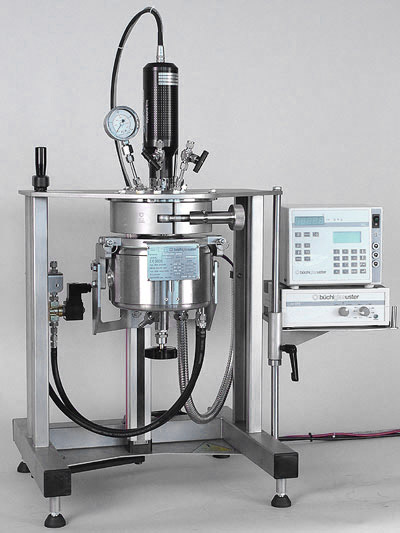

midiclave - reator de alta pressão

Reator de laboratorio para alta pressão

Volume: 0.1 - 1.0 litro
Pressão: -1 (vácuo) à 200 bar
Temperatura: -20 °C à 300 °C
Material: aço inoxidável, Hastelloy®

Outros materiais, pressões e temperaturas estão disponíveis

Reator de alta pressão multipropósito projetado para o uso de vasos de aço que podem ser intercambiabos dependendo do volume e pressão requeridos. Suas características de segurança garantem reações seguras sob pressão.
Os reatores de aço ou hastelloy garantem alta resistência contra ácidos e permitem o controle e monitoramento visual do processo em altas pressões, através do visor. Os agitadores com acoplamento magnético asseguram eficiência na agitação em meios de baixa e alta viscosidade, bem como a excelência na transferência de calor.

A modularidade do sistema midiclave permite um melhor desempenho na execução de novas tarefas.

Uma vasta gama de acessórios para a dosagem de líquidos / sólidos / gases, dispositivo de acoplamento rápido, sistema de elevação, cesta para catalisadores e outros estão disponíveis - fale conosco para definir a configuração certa para sua necessidade específica.

Configuração padrão

Suporte para o vaso de reação com abertura em todos os lados
Sistema de elevação de vaso
dispositivo de acoplamento rápido do vaso
Vaso de pressão de aço inoxidável ou Hastelloy (Tipo 3 e 4), com haste de agitação adequada, agitador, Pt-100, válvula de dreno

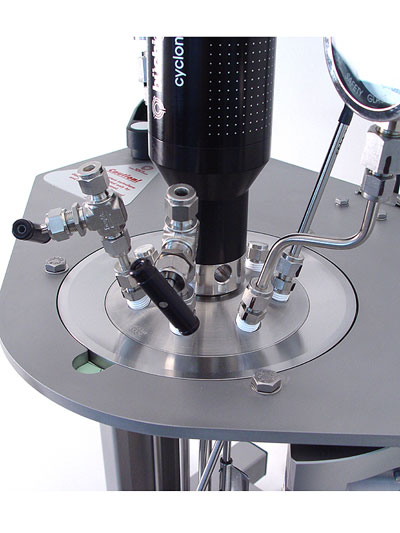

Tampa superior com 7 aberturas e configuração padrão:
Acessórios Swagelok com manômetro, disco de ruptura e 2 válvulas
Sistema de agitação de motor com acoplamento magnético integrado «cyclone 075» de alto torque, incluindo a controlador de velocidade «cc075»
Ferramentas e peças de reposição

Opções de configurações

Agitador magnético cyclone 300
Sistema de agitação a prova de explosão ATEX
Sistemas de aquecimento elétrico com resfriamento por água
Sistemas de monitoramento e controle
Ampla gama de acessórios
Suporte para instalação no chão

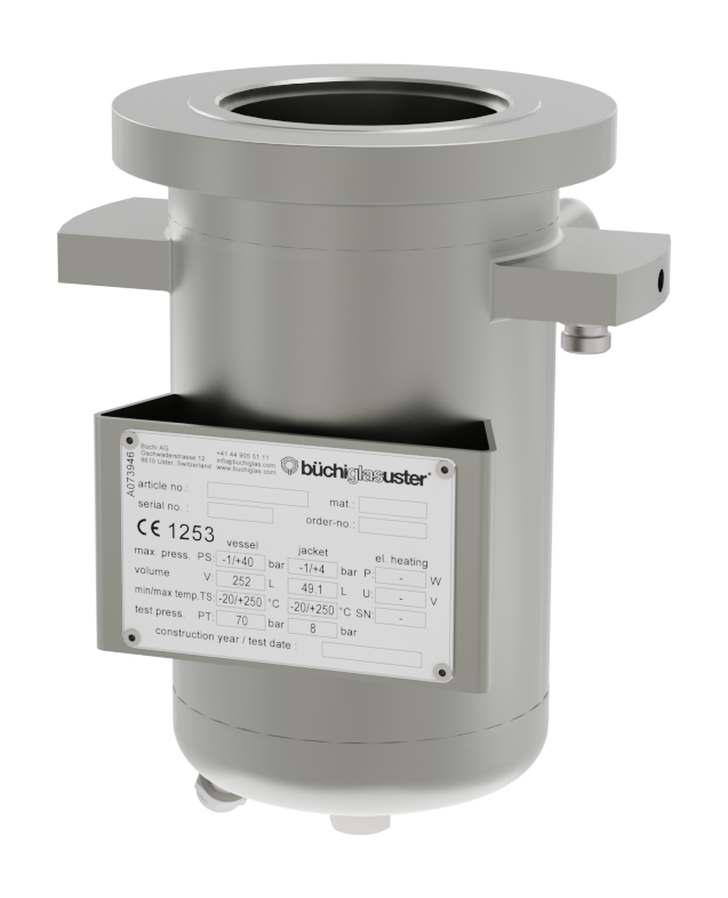

Tipo 3 reator com camisa, Aço / Hastelloy (vaso de pressão)

Tipo 3
Metal
0.1, 0.25, 0.5, 1.0 Litros
300 °C
200 bar

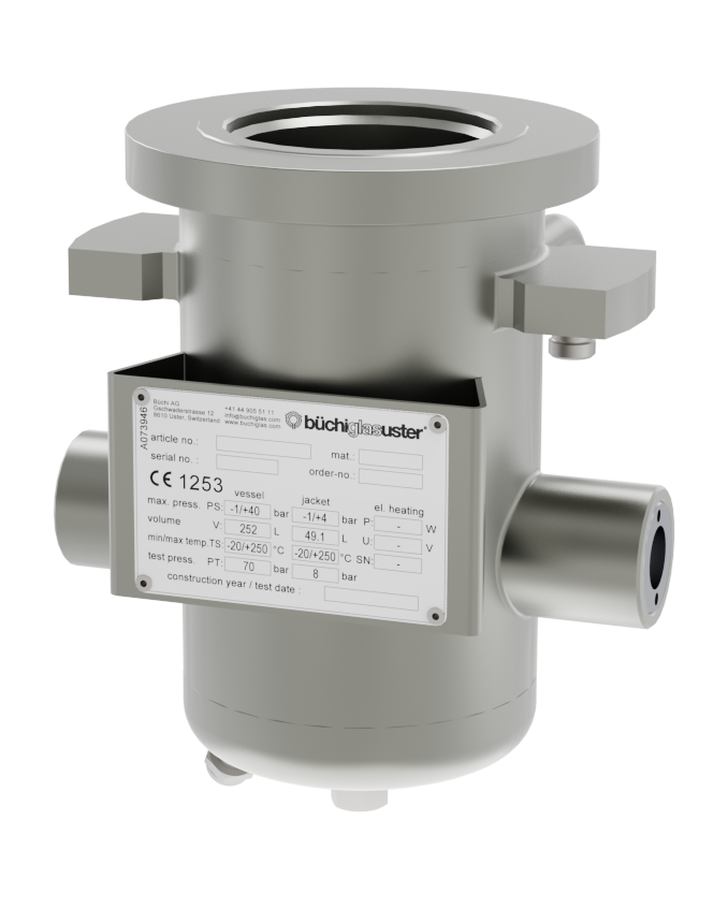

Type 4 Steel / Hastelloy pressure reactor

Tipo 4
Metal/Visor
0.5, 1.0 Litros
300 °C
200 bar

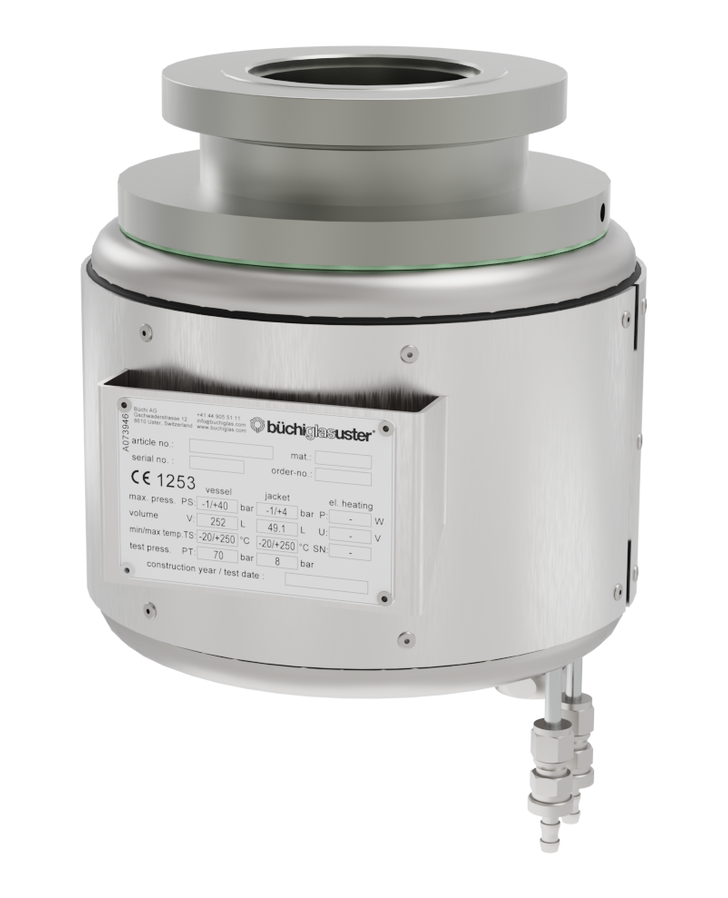

Tipo 3E
Metal
0.1, 0.25, 0.5, 1.0 Litros
300 °C
200 bar

btc
Controlador PID

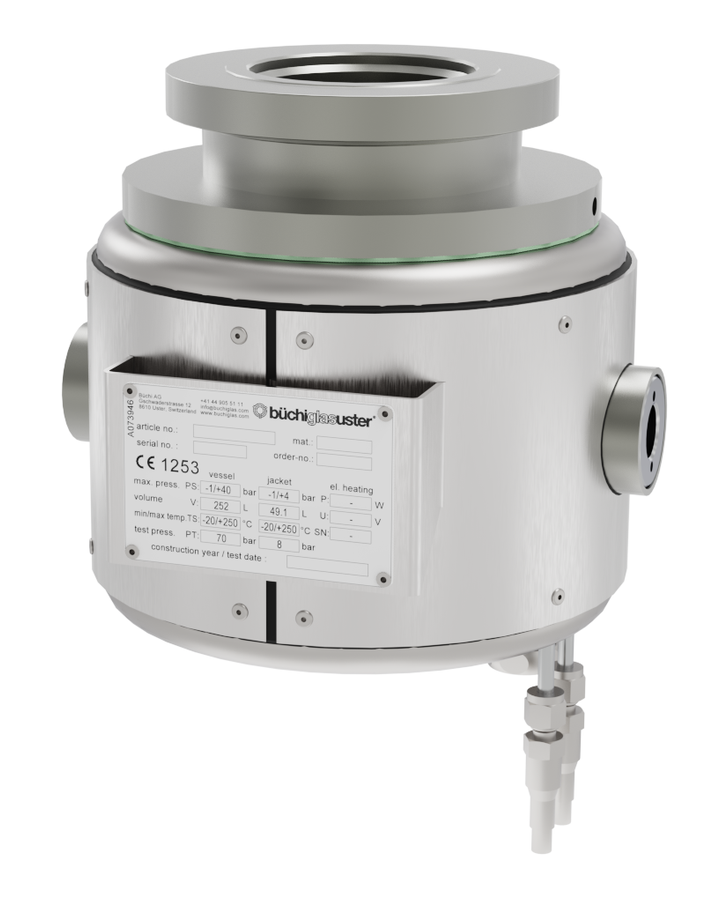

de temperatura do processo para vasos de pressão Tipo 3E e 4E

Examplos

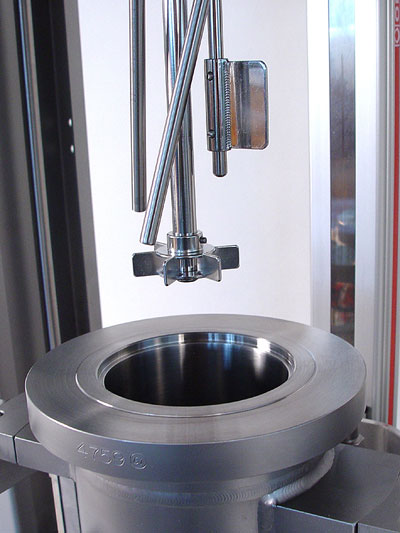

**1litro, 250 bar , visor de vidro, agitador magnético para alta viscosidade**

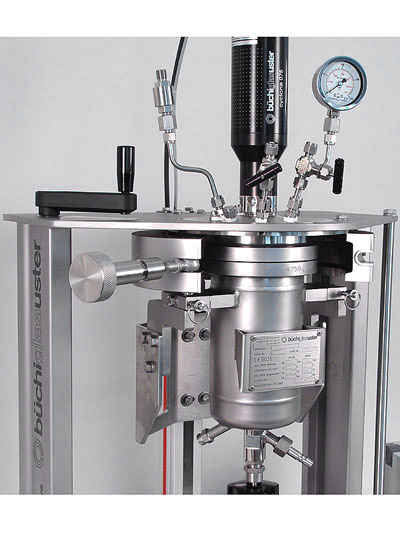

**Sistema de elevação e acoplamento rápido do vaso**

References

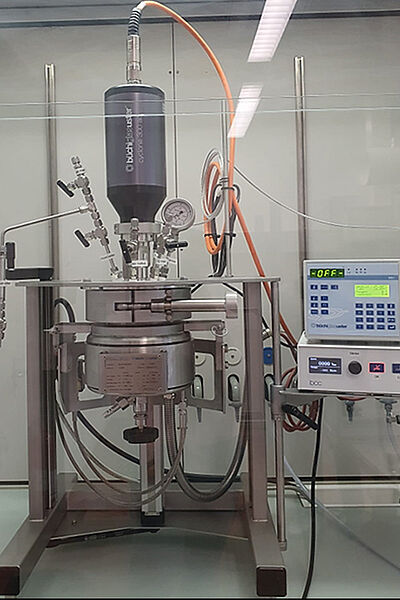

Main reserch area was developing efficient, sustainable, and economic processes for waste chemicals upgrading into valuable hydrocarbons. Our Buchi midiclave reactor provides precise control over temperature, pressure, and residence time. Paired with its powerful cyclone stirrer, this reactor ensures thorough mixing of the viscous reactants, facilitating the controlled conversion of the carbon-rich feed into targeted products.

Additionally, the reactor is invaluable for numerous other batch reactions involving liquid and gaseous hydrocarbons such as hydro treatments. Its clear layout and easy-to-use fast action closure system make it an ideal tool for educational purposes, extending its utility beyond practical applications.

Empa Dübendorf, PD Dr. Andreas Borgschulte, Dr. Ali J. Saadun

Read the complete application note
