Sistema de reatores para produção e Plantas
![BE type glass lined reactor with glass overhead BE type glass lined reactor with glass overhead](https://res.cloudinary.com/buchi-ag/image/upload/c_scale,f_auto,h_400,w_266/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_10.jpg?t=1662010224)
Equipamento de processo para produção farmoquímica e química
Reator aço vitrificado: 250 - 10'000 litros
Pressão: -1.0 (vácuo absoluto) à +0.5 bar
Temperatura: -60°C (-90°C) à +200°C
Material: Vidro borossilicato 3.3 / aço vitrificado / PTFE / PFA / Tântalo
Equipamentos de processo químico, consistindo de reatores de aço vitrificado, tanque de mistura com sistema de destilação em vidro borossilicato, operado em vácuo absoluto e baixas pressões. Uma grande variedade de produtos químicos podem ser processados nestas plantas, devido aos materiais utilizados na construção serem altamente resistentes à corrosão. Sistemas de alimentação e vasos receptores são feitos em vidro para reatores menores e em aço vitrificado para grandes instalações. Trocadores de calor do tipo tubular com conchas, são construídos com tubos internos feitos em vidro borossilicato, aço vitrificado, carboneto de silício, tântalo ou de metais, sempre de acordo com os parâmetros exigidos pelo processo. Estas configurações de reatores são utilizadas para destilação, destilação de refluxo, síntese química, recuperação de solvente, retificação ou outros processos.
Sistemas de destilação para grandes reatores químicos em aço vitrificado são sempre projetos personalizados devido ao processo e espaço disponível. Nossa engenharia 3-D permite a integração de grandes reatores vitrificados de diferentes fornecedores em conjunto com nossos componentes de vidro, formando um sistema completo de reação para a escala de produção.
Os sistemas de destilação utilizam a solução exclusiva de sistema de juntas de vidro buchiflex DN15 - DN 600 , onde os componentes são utilizados para conexão de tubulações emtre colunas de destilação, trocadores de calor, sistemas de alimentação, vasos receptores e válvulas . A estrutura é construída em aço inox 316 onde o espaço pode ser customizado.
Aproveite a nossa expertise de longo prazo na fabricação de equipamentos e sistemas seguros e confiáveis na área de reatores de processos.
Reatores em aço vitrificado (G/L)
- Reatores vitrificados tipo AE / BE type até 10'000 litros
- Diferentes configurações disponíveis
Sistema de vidraria para destilação
- Juntas flexíveis exclsivas
- Componentes Buchiflex DN15 - DN 600
- Vaso de alimentação para adição de líquidos feitos em vidro e aço vitrificado
- Coluna de vidro para destilação
- Colunas de retificação com refluxo
- Colunas de vidro empacotadas
- Guarnições para coluna, anéis Raschig,sela cerâmica, estruturada em diferentes materiais com eficiência de separação diferentes
- Trocador de calor tipo Shell e tubo (vidro / SiC) / baterias de condensadores espiral (refluxo)
- Divisor de refluxo
- Coletor para a coleta do destilado, condensado em vidro / aço vitrificado
- Separador de fase Dean Stark para destilação azeotrópica
- Vácuo / equalização de pressão e distribuição (para operação em lotes semi)
- Auto-drenagem pela tubulação de vidro «büchiflex»
Exemplos

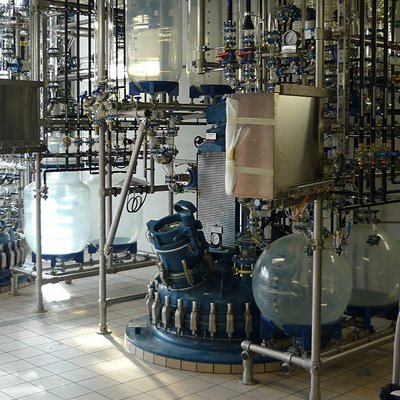

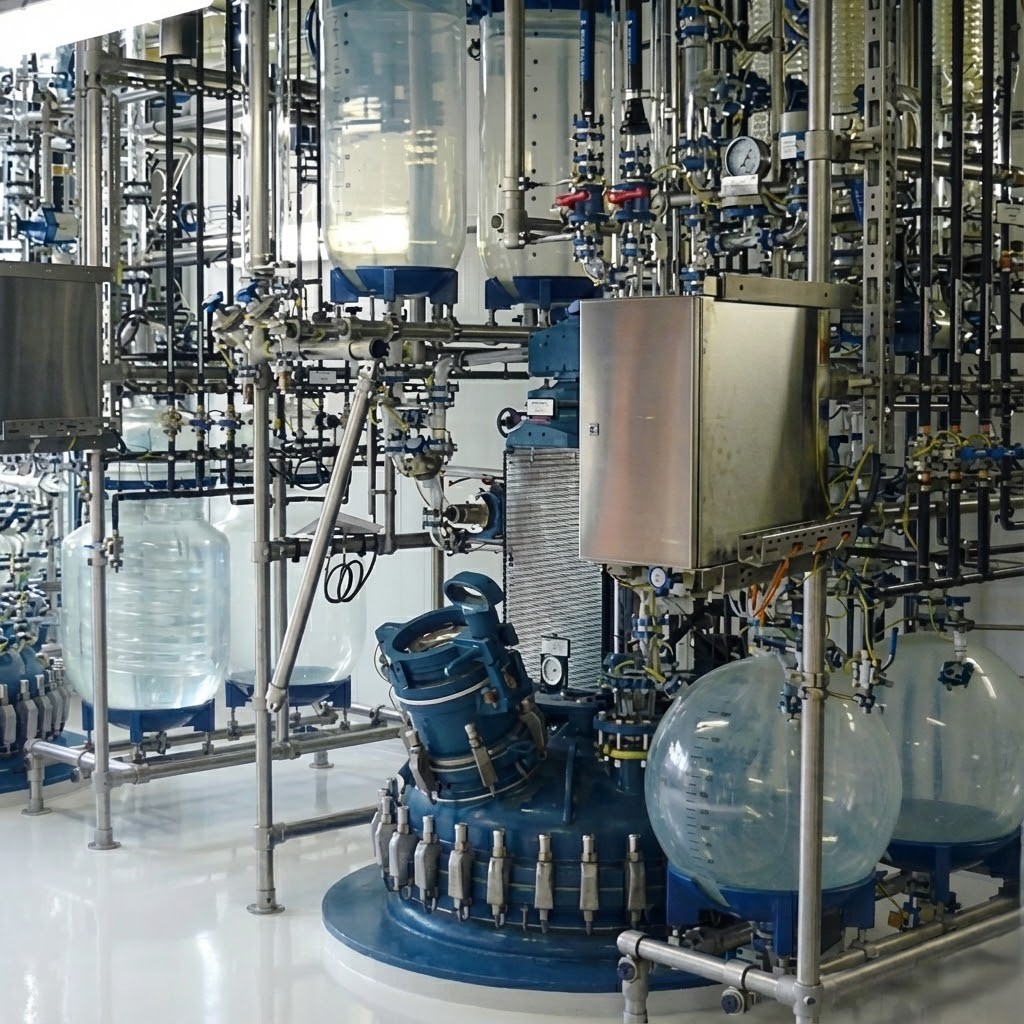

![Tanque de mistura de 630 litros com sistema de destilação Tanque de mistura de 630 litros com sistema de destilação](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_400,w_400,x_0,y_110/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_3.jpg?t=1413282461)

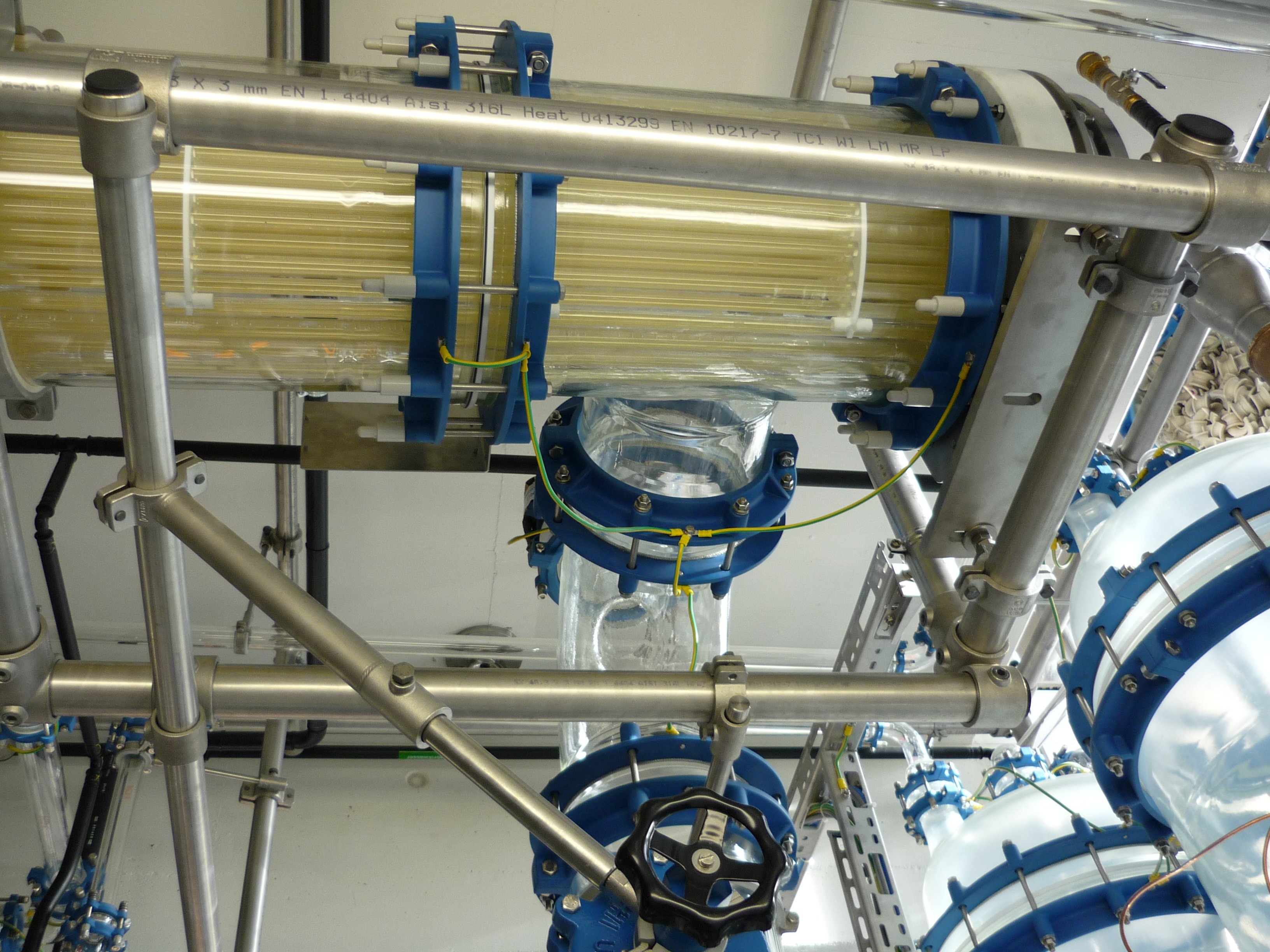

![Trocador de calor DN400 do tipo shell e tubo Trocador de calor DN400 do tipo shell e tubo](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_289,w_289,x_77,y_128/c_scale,f_auto,h_289,w_289/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_4.jpg?t=1413282462)

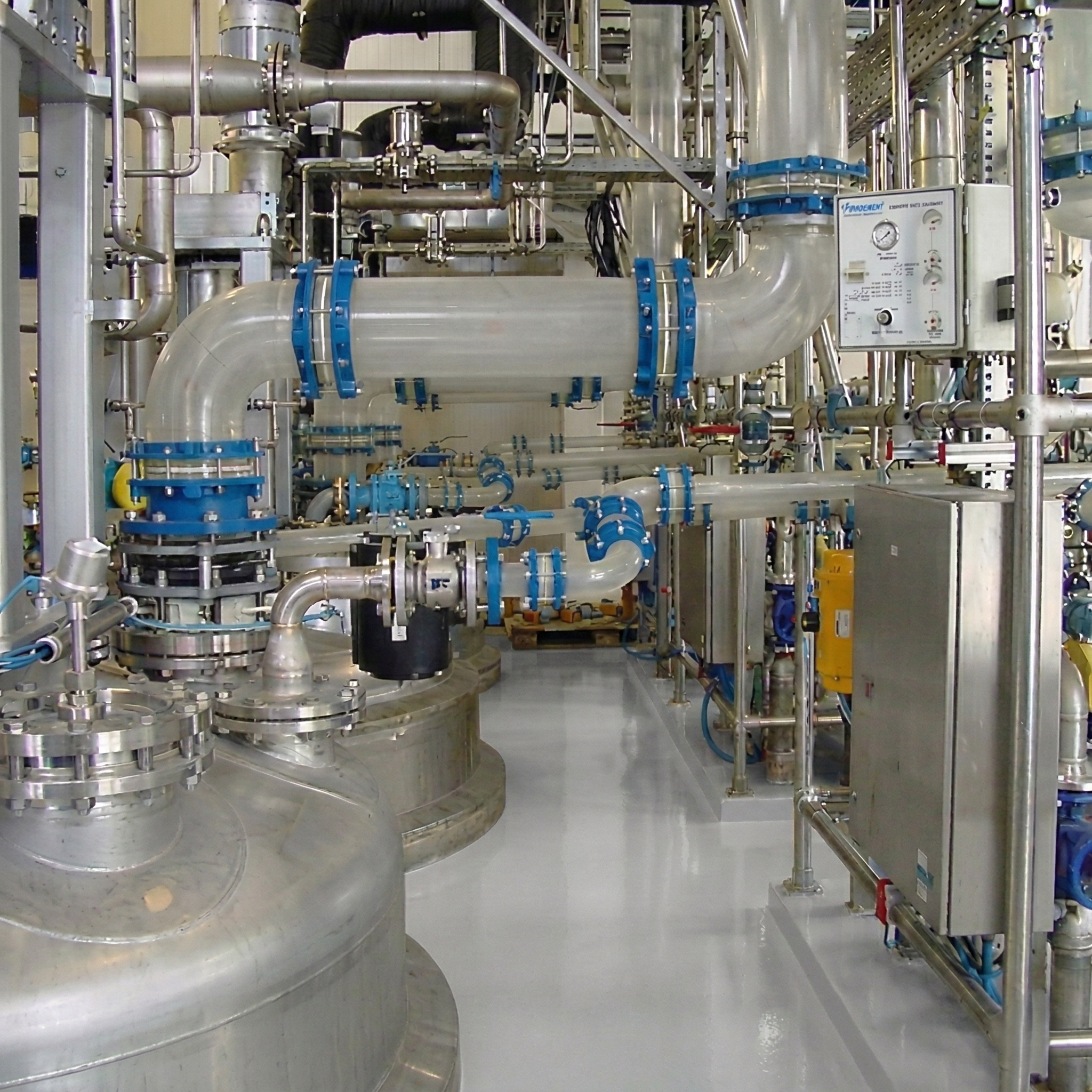

![Duto de vapor DN300 com revestimento para proteção do vidro Duto de vapor DN300 com revestimento para proteção do vidro](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_275,w_275,x_37,y_128/c_scale,f_auto,h_275,w_275/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_5.jpg?t=1413282461)

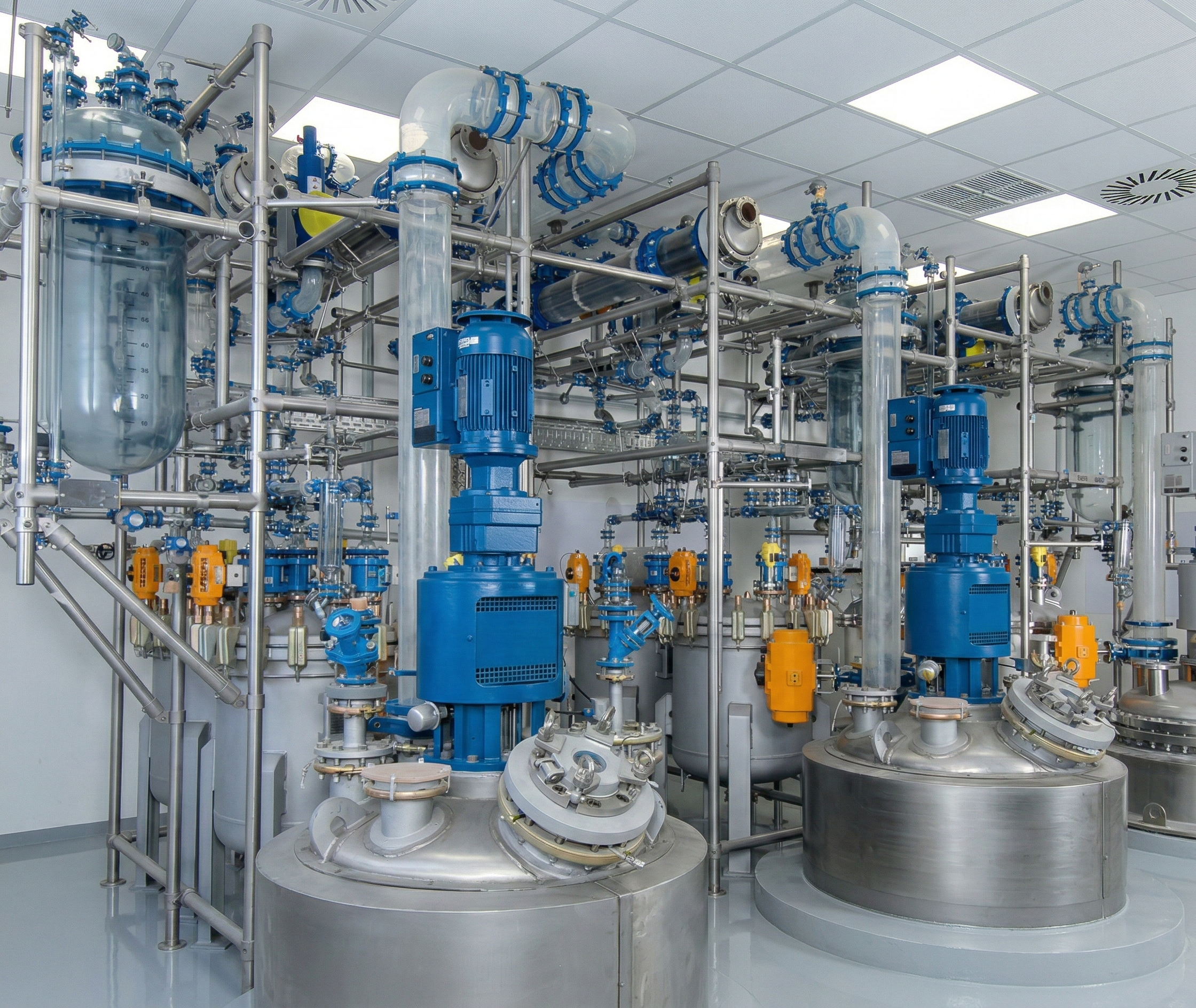

![Site cGMP com tanque de 800 litros para produção de API Site cGMP com tanque de 800 litros para produção de API](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_363,w_363,x_18,y_84/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_6.jpg?t=1413282461)
![Sistema de destilação com trocador de calor SiC shell & tubo Sistema de destilação com trocador de calor SiC shell & tubo](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_400,w_400,x_0,y_98/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_7.jpg?t=1413282460)
![Reator criogênico de 1000 litros com sistema de destilação Reator criogênico de 1000 litros com sistema de destilação](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_400,w_400,x_0,y_84/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_8.jpg?t=1413282461)

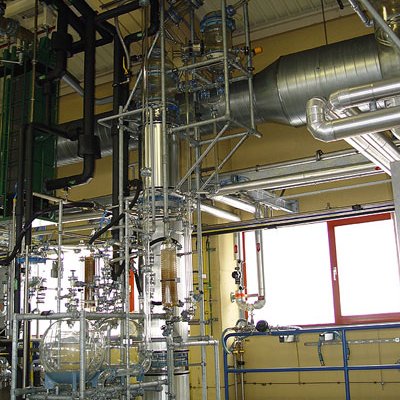

![Coluna de retificação DN400 Coluna de retificação DN400](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_400,w_400,x_0,y_84/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_9.jpg?t=1413282460)
![Coluna de extração DN400 líquido/liquido Coluna de extração DN400 líquido/liquido](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_400,w_400,x_0,y_93/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_2.jpg?t=1413282461)

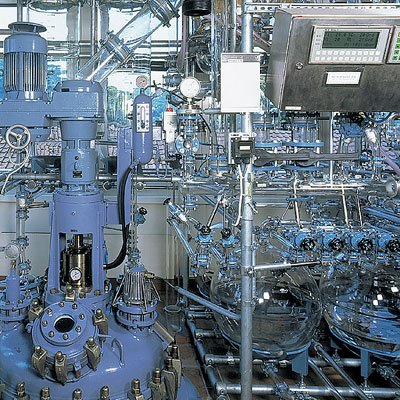

![Reator de aço vitrificado AE/BE Reator de aço vitrificado AE/BE](https://res.cloudinary.com/buchi-ag/image/upload/c_crop,h_400,w_400,x_0,y_104/c_scale,f_auto,h_300,w_300/v1/buchiglas_international/images/products/glass_reactors/glass_process_equipment/process_equipment_1.jpg?t=1413282460)
