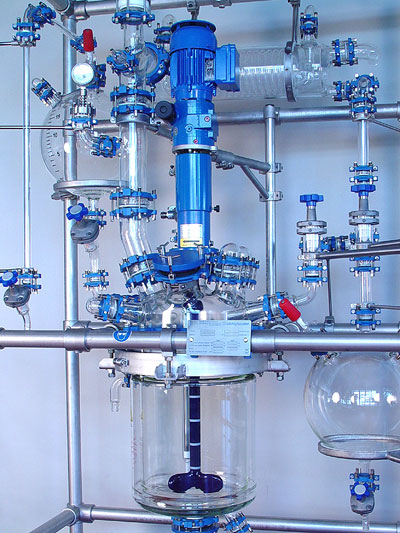

chemReactor BR - sistema de reator de vidro básico

Reactor piloto de vidro básico e instalação piloto

Reator de vidro: 15, 30, 60 litros
Pressão: -1,0 (vácuo absoluto) à 0,5 bar
Temperatura: -60 ° C (-90 ° C) à 200 ° C
Material: vidro borossilicato 3.3, aço vitrificado, PTFE, PFA, Tântalo

Uma instalação de "sala limpa" e outros materiais estão disponíveis para satisfazer os requisitos específicos do seu processo.

Desempenho e confiabilidade são questões fundamentais na concepção  dos sistemas à prova de explosão dos reatores em vidro da Buchiglas. Os materiais inertes permitem a utilização de uma ampla gama de solventes e ácidos, em um sistema de reação completamente selado sob vácuo total. Várias etapas da reação química são realizadas com segurança na mesma configuração.  A possibilidade de visualização da reação através do vaso de vidro garante um melhor controle e possibilidade de rápida intervenção durante o processo.

O sistema consiste de:

  • Reator, encamisado com visualização total do processo melhorando e facilitando o seu controle em reações químicas onde se requer observação
  • Sistema de vidraria para destilação com componentes buchiflex (exclusiva junta flexível ) - para vários processos, confiabilidade sob vácuo total



O chemReactor tipo BR é um sistema básico de reator piloto utilizado para o desenvolvimento de processos químicos, scale-up, simulação de processos e pequenas e médias  partidas  de produção em kilo-escala em operação de batelada ou semi-batelada seguindo as normas de Boas Práticas de Fabricação  BPF (GMP).

 Soluções completas para processamento químico, incluindo acessórios como dispositivos de amostragem, as sondas de pH, colunas de retificação com enchimentos estruturados, acompanhamento e controle de processos, bem como equipamentos auxiliares, como unidades de controle de temperatura, filtros nutsche, lavadores de gases ou vasos de mistura.

Configuração padrão

  • Reator em vidro encamisado
  • Sistema multipropósito de destilação
  • Suporte em aço inoxidável, vidraria flexível
  • ATEX Zona 1 (0) / CE / cGMP
  • CIP
  • Em conformidade com a FDA, altamente resistente à corrosão
  • Documentação completa

Opcões padrão

  • Sistema de vidraria para destilação tipo GR
  • Sistema de elevação do reator para a abertura fácil do vaso  (controle da limpeza do vaso)
  • Reator de 3 paredes / camisa isolante
  • Dispositivo de amostragem
  • Acompanhamento e controle do pH
  • Introdução de Gás (purga com nitrogênio e gás ativo)
  • Connexcão Vácuo / exaustão
  • Adicionadores  / coletores adicionais
  • Sistems para alimentação de sólidos
  • IQ / OQ / PQ

Vaso do Reator

  • Reator de vidro, encamisado de 15, 30, 60 litros
  • Quebra onda com sonda temperatura PT100
  • válvula de fundo, sem volume morto

Sistema de agitação ATEX

  • Sistema de agitação ATEX com motor e transmissão de velocidade ajustavel
  • Selo mecanico seco
  • Agitador impelidor em aço vitrificado

Redoma de vidro / tampa de aço vitrificado

  • Redoma de de vidro (15 & 30 litros)
  • Tampa de aço vitrificado (60 litros)
  • Sistema de fecha rápido para adição de sólidos
  • 8 connecxções na tampa

Vidraria de destilação à vácuo

  •  Adicionador para líquidos
  • Coluna de destilação / tubo de vapores com manômetro e disco de ruptura
  • Condensador espiral de vidro com conexão a vácuo / saída de gases corrosivos
  • Frasco coletor de destilado
  • Vidraria «büchiflex», auto drenagem sem resíduo
  • Sistema de destilação tipo chemReactor GR

Aplicações típicas

  • Síntese química
  • Extração/evaporação
  • Purificação/cristalização
  • Separação
  • Fabrico de API
  • Produção de péptidos
  • Desenvolvimento do processo
  • Ampliação da produção
  • Reações criogénicas
  • Produção em pequena escala
  • Instalação piloto/kilolab
